我用R128搞懂了LVGL的移植与使用

下载案例《LVGL与SPI TFT LCD》代码可以到全志在线-在线文档

开发板方案载入

我们使用的开发板是 R128-Devkit，需要开发 C906 核心的应用程序，所以载入方案选择 r128s2_module_c906

$ source envsetup.sh
$ lunch_rtos 1

LVGL软件包配置

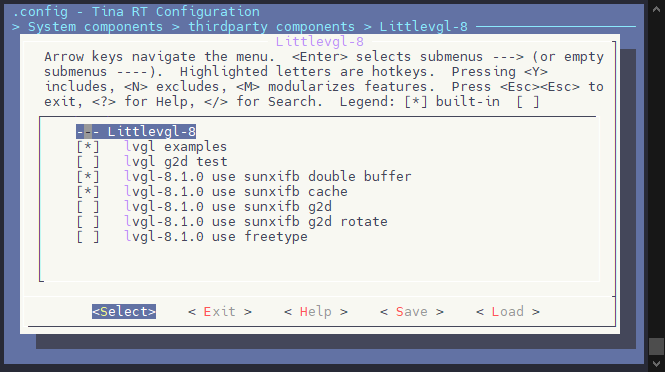

运行 mrtos_menuconfig 进入配置页面。在如下地址找到勾选相关软件包。


System components  --->
    thirdparty components  --->
        [*] Littlevgl-8  --->
            [*]   lvgl examples
            [*]   lvgl-8.1.0 use sunxifb double buffer
            [*]   lvgl-8.1.0 use sunxifb cache

在移植过程中需要注意以下几个选项的配置问题，lv_examples 与 lv_g2d_test 不能同时勾选，否则会报错重复定义错误。

报错如下：

如果出现 update_mbr_failed，这是因为 rtos_riscv.fex 太大了，分区容量设置过小，可以尝试修改分区表增大分区容量来解决。

LVGL显示配置修改

进入以下文件目录，找到 LV_COLOR_DEPTH 并修改为 16 位，LV_COLOR_16_SWAP 置为 1 进行红蓝颜色交换。

lichee/rtos-components/thirdparty/littlevgl-8/lv_examples/src/lv_conf.h

LVGL显示测试

编译打包刷写后，在控制台输入 lv_examples 可以查看相关命令

运行 lv_examples 1 即可在屏幕显示 LVGL 界面

最终LVGL显示效果如下
