全志R128芯片是一颗专为“音视频解码”打造的全新高集成度SoC，采用三核异构的设计，单片集成 MCU、RISC-V、DSP、CODEC、WIFI/BT、PMU等资源，在不同版本上分别集成了大小为8MB/16MB/32MB的PSRAM。

为了方便开发者进行产品预研和项目开发，全志在线联合百问网推出了R128开发板。开发板采用模组+底板的组合进行设计，第一版选用R128-S2型号主控（sip 16MB PSRAM），板载天线、双Type-C接口、UART-USB、PMU、RGB LED及FEL、RESET下载按键。

DshanMCU-R128s2-DEVKIT板载资源：

• 板载 DshanMCU-R128s2-R16N16 模组
• 板载 2.4G RF 陶瓷天线
• 板载 USB Type C OTG
• 板载 UART 转 USB 芯片
• 板载 UART TypeC 接口
• 板载 RESET，FEL 下载按键
• 板载 4 颗 WS2812 RGB LED
• 板载 PMU，支持对外供电 3.3V 1A
• 提供 GPIO 37 个，引出 3 路 MIC，2 路 LINEOUT
• 板厚 1.6MM，引出邮票孔

DshanMCU-R128s2-DEVKIT开发板采用模组+底板的组合进行设计，其组合内的DshanMCU-R128s2-R16N16即R128模组也可以单独进行售卖。

DshanMCU-R128s2-R16N16模组拥有丰富的音频接口，IIS/PCM、OWA、DMIC、LINEOUT、MICIN 以及通用通讯接口 IIC、UART、SDIO、SPI、ISO7816卡接口；同时支持U盘、SD卡、IR-TX/RX；芯片还内置了 LDO、GPADC、LEDC，简化系统方案设计，降低 BOM成本。

除此之外，不同型号的R128芯片分别集成8MB/16MB/32MB PSRAM，还可以为音视频解码、大容量存储、扫码以及网络连接提供充裕的高容量、高带宽的内存支持。可以满足边缘AI产品单目摄像头、屏幕、低功耗、语音、无线网络等规格需求，可广泛运用在智能家居中控、高端智能家电、智能可视门铃、扫描翻译笔等应用产品上。

全志在线为芯片和开发板准备了配套的在线文档，内容涵盖基础的芯片资源简介、固件下载和SDK入门，驱动OLED屏和LVGL与SPI TFT GUI的数十种应用开发案例，以及RTOS多核异构通信和内存泄漏调试案例等全方位的开发指南，在线文档地址：https://r128.docs.aw-ol.com/

作为DshanMCU-R128s2-DEVKIT的核心设计团队，韦东山老师团队将针对此开发板制作一整套完整围绕RTOS展开的嵌入式课程，并会将课程通过百问网官网、B站等渠道免费开放。课程内容将会重点讲解RISC-V核及Arm M33核的开发，并包括环境搭建、设备驱动、应用开发、系统开发等多个章节，为初学者详细讲解在三核异构R128处理器上的相关技术知识。

DshanMCU-R128s2-DEVKIT的原理图和PCB也都会在立创开源平台上进行开源，除了R128-S2版本的模组公开了原理图，R128-S3版本的原理图同样在平台上公开。

目前基于R128-S2设计的全套开发板已上线淘宝百问网韦东山老师个人店进行售卖，包含黑色的DshanMCU-R128s2-R16N16模组和全套的DshanMCU-R128s2-DEVKIT。

• DshanMCU-R128s2-R16N16模组：39.9元
• DshanMCU-R128s2-DEVKIT开发板：59.9元

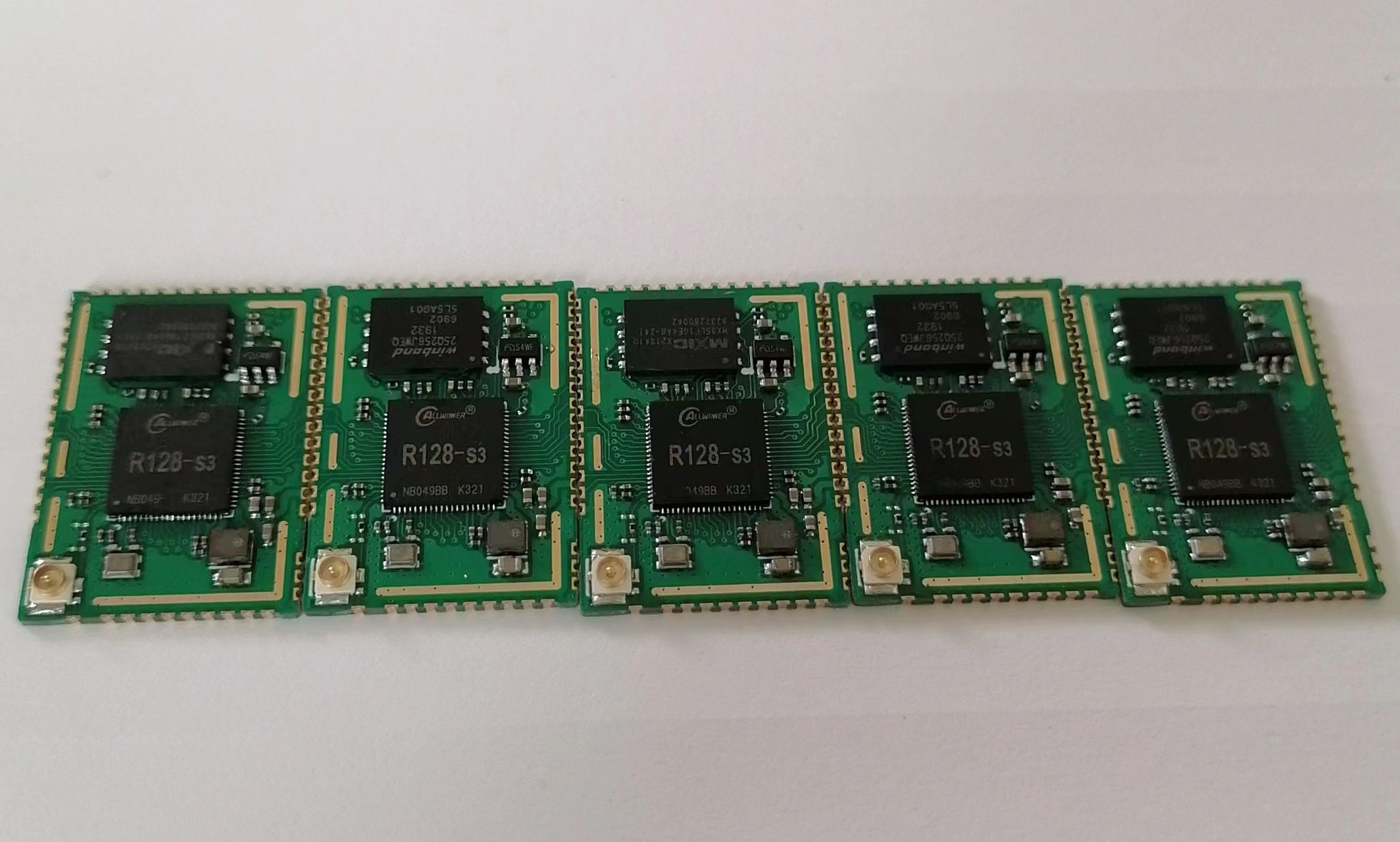

搭载R128-S3(sip 32MB PSRAM)芯片型号的模组也即将上线，敬请期待。
